2. 여러 가지 펄스 회로

(1) 미분회로와 적분회로

[1]미분 회로★

① 직사각형파로부터 폭이 좁은 트리거 펄스를 얻는데 자주 쓰인다.
(단, RC<<Tw)
② 입력이 가해지는 순간만 전류가 흐름.
-입력이 0으로 되면 그동안 순간적인 역방향 전류가 흐름.

[2]적분 회로★

① 시간에 비례하는 전압(또는 전류)파형, 즉 톱날파의 신호를 발생하거나 신호를 지연시키는 회로에 쓰인다.
(단, RC>>Tw)
② 입력이 가해지면 그 기간 동안 C는 충전이 진행됨
-입력이 0이 되면 C에서 점차로 방전이 진행됨.

(2) 파형 정형회로

[1]클리퍼

: 입력 파형이 있는 레벨이상의 부분을 잘라내는 회로.

[2]클램퍼

: 입력 파형의 기준 레벨(0[V]의 위치)를 이동시키는 회로.

[3]슈미트 회로

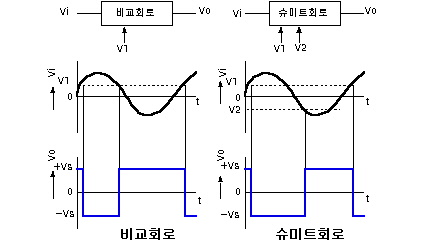

① 비교회로 : 어느 한 전압을 기준으로 해서 그 전압을 넘으면 출력이 변화하는 회로. 콤퍼레이터.
-V_i가 양(비반전) 입력단자의 전압V_R2를 초과하면 출력 V_o=-V_s로 되고, 초과하지 않으면 V_o=V_s로 된다.
② 슈미트 회로 : 입력 전압 V_i와 2개의 전압 V₁, V₂를 비교하여 직사각형 펄스 출력 V_o를 발생시키는 회로
-잡음등의 오동작을 일으키는 작은 과도 전압을 검출하는 회로등에 사용.
